一、仿真设置
本实验的仿真环境为室内办公复杂环境，建模参数如图1所示：

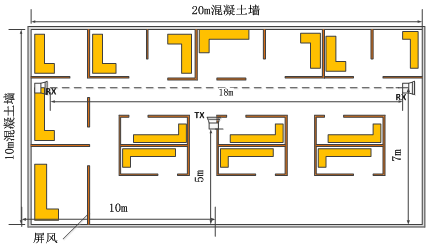

图1 室内办公室环境
图1中不同颜色代表不同材料，其高度如表1所示，材料参数如表2所示。本实验的其他仿真环境参数和TX，RX设置如表3所示。
表1 办公室内物体材料及高度
物体 | 高度（米） | 材料 |
墙壁 | 2.9 | 混凝土 |
屏风 | 1.5 | 木板 |
办公桌 | 0.7 | 木板 |
表2 材料参数
材料 | 相对介电常数 | 电导率 |
混凝土 | 6.14 | 0.3 |
木板 | 1.64 | 0.11 |
表3 仿真参数
长宽高（米） | 20*10*2.9 |
发射频率 | 59.5GHz |
发射功率 | 10dBm |
发射天线高度（米） | 2.8 |
接收天线高度（米） | 1.2 |
发射（接收）天线类型 | 全向天线 |
发射（接收）天线的极化形式 | 垂直极化 |
发射（接收）天线增益（dBi） | 8.5 |
接收点取样间隔（米） | 0.05 |
二、仿真结果
（1）不同仿真计算深度定性分析室内环境电波传播机制
(a)一次反射
（b）二次反射
（c）三次反射
（d）四次反射
图2 设置不同反射次数深度下的接收功率图

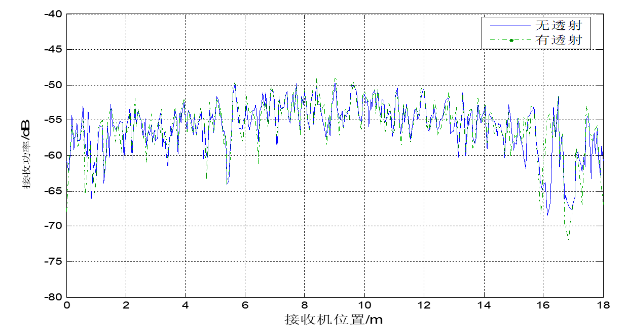

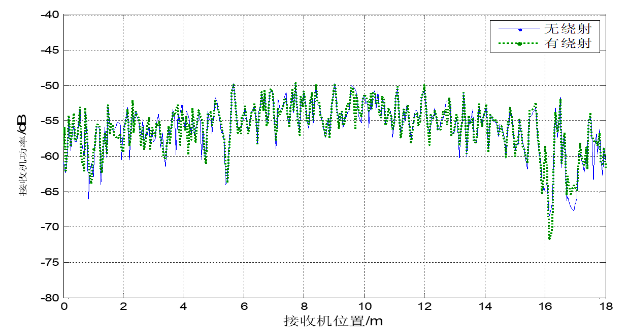

(a)有无透射 （b）有无绕射
图3 有无透射/绕射情况下的接收功率图
（2）室内环境接收功率分布
图4 室内接收功率
（3）室内环境到达角分布
（a）到达方位角
（b）到达俯仰角
图5 室内环境到达角分布
（4）不同信号频率分析不同频段的室内时延扩展分布
图6 不同频率下的时延扩展
