典型室外环境TC2验证性

一、仿真设置

本实验的仿真环境为总长525m、宽366m的城市微蜂窝小区，如图1所示。其中方形建筑物长宽均为120m，长方形街道长120m，宽为30m。路径1所在街道宽为30m，路径1右边的那条街道宽为21m，其余街道宽15m。

图1 城市微小区环境

本实验的仿真环境的TX，RX设置和材料参数如表1 和表2所示，在仿真软件中建立模型并进行信道仿真。

表1 仿真参数

表2 环境结构材料电参数

二、仿真结果

（1）接收功率

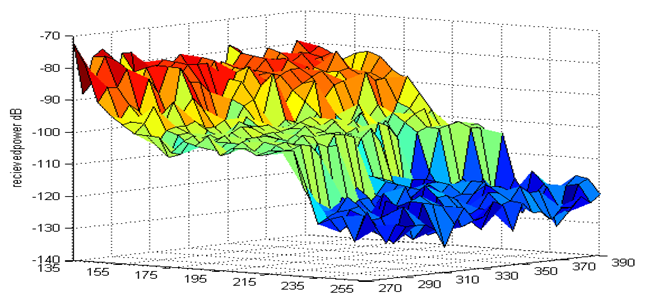

图2 接收功率分布

（2）路径损耗

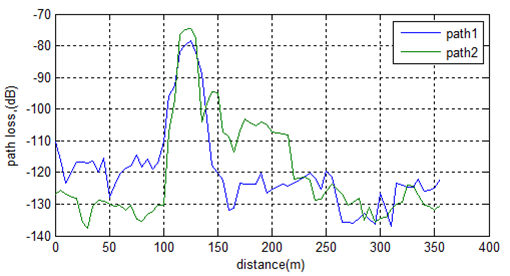

图3 路径1和路径2的路径损耗

（3）时延扩展

图4 路径1和路径2的时延扩展

（4）平均到达角

（a）到达方位角概率图

（b）到达俯仰角概率图

图5 路径1的到达角分布情况
